vCenter 기본 정리

vCenter 란

• ESXi 호스트 및 VM의 중앙 관리 시스템 (네트워크로 연결된 ESXi, VM 작업 가능)
• vCenter Server는 Photon Os (Linux 기반)
• ESXi 위에 설치
• 고급 기능 제공 (vSphere DRS, vSphere HA, vSphere FT, vSphere vMotion, vSphere Storage vMotion 등)

vCenter 최소 요구조건



해당 인벤토리의 vSphere의 크기에 따라 달라진다. 또한 각 버전마다 필요한 요구조건이 다르므로 각 조건을 확인해 볼 것.

각 크기별로 Tiny, Small, Medium, Large, X-Large 로 조건에 맞는 크기와 버전을 선택해서 사용.



장치의 하드웨어 및 스토리지 요구사항

• 6.x
• 7.x
• 8.x

vCenter 서비스

7.x 버전 기준으로 vCenter Server Appliance(VCSA)로 서비스를 통합 및 관리 가능. 이전에는 웹이 아닌 따로 클라이언트를 설치해야했음. VCSA로 업그레이드 되면서 웹(html)으로 서비스 관리가 가능하게 되었다.
(6.x 버전에는 Platform Services Controller가 들어있었지만 7.x 로 업데이트 vCenter Service Applicance로 해당 기능이 통합)

포함된 서비스로는

• vCenter 서버
• vSphere 클라이언트
• 라이센스 서비스
• 콘텐츠 라이브러리 -> VM, App Template의 일관성과 효율성을 위한 기능 (7.x ver 참고자료)
• vSphere Lifecycle Manager 등이 존재
  • Lifecycle Manager : 소프트웨어(ESXi)의 업데이트, 업그레이드, 폐기 등을 통하여 시스템을 유지보수 하는 프로세스.
    자동으로 업데이트를 받아오고 진행하지만 대부분 폐쇄망을 사용하기 때문에 잘 사용하지 않음.
    8.0u3 부터 Live Patch도 가능하게 업데이트 (기존엔 다운타임이 있었는데 라이브 패치는 서비스 중단이 없음.)
    (Lifecycle 7.x ver 참고자료)
    (8.x Live patch 참고자료)





vCenter SSO (Single Sign-On)

• SSO : 연결된 서비스 중 하나만 인증 받으면 나머지 서비스도 접근 가능, 인증 관련 서비스는 따로 존재한다.
  -> VCSA에서 VMware의 다른 제품군도 관리 가능한데 SSO로 나머지 제품군도 접근이 가능하다.
• vCenter 내부에 SSO 기능은 default로 활성화
• DNS Domain, AD Domain은 호환되게 연동하는 경우가 많지만, SSO Domain 은 절대 같아선 안됨
  (Do not use the same domain name as the domain name of your Microsoft Active Directory or OpenLDAP domain name.)
  -> DNS, SSO가 주소를 보고 찾아가기 때문에 같으면 찾아갈 수 없기 때문에 문제가 발생한다. 또한 AD의 도메인은 비슷해도 다른 부분이 있다. (도메인을 보고 계층별로 해당 속성값을 나타내기 때문에 조금 다르다.)
• DNS는 Linux, Windows 로 가능하고 AD는 Windows로 가능한데 특정기능 호환과 라이센스 문제로 하나의 서버에서 동작시키는 경우가 많다. (Horizon에는 윈도우만 가능한 기능이 있다.)
• vCenter를 여러 개 사용시 기존 SSO를 Link하여 연결 (최대 15개) -> Enhance Linked Mode

- 동작방식
SSO도메인을 생성하여 접속하면 해당 토큰을 생성해서 해당 도메인에게

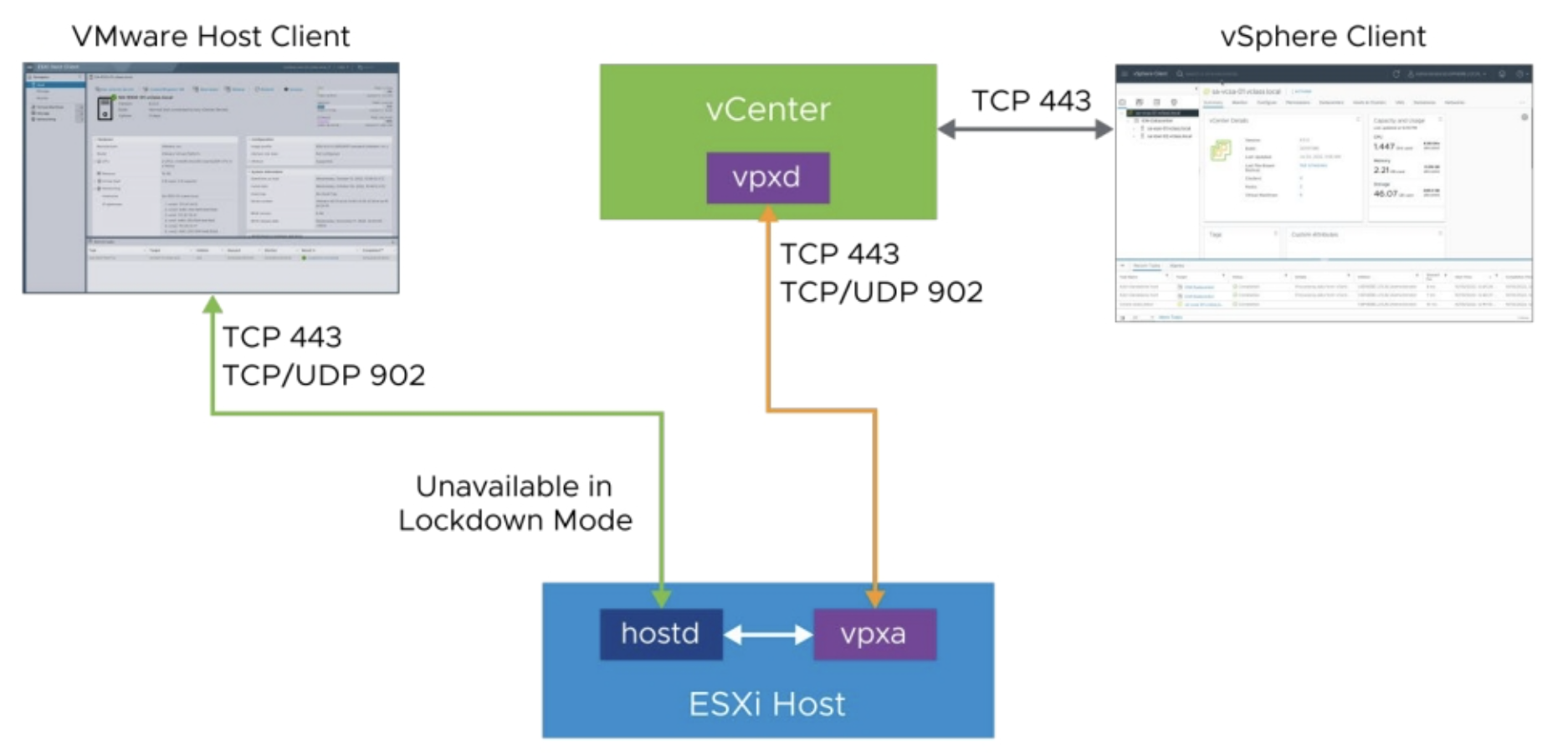

ESXi, vCenter Communication

vpxa (vCenter providers X agent)

• vpxa를 통해 ESXi 호스트에 직접 액세스
• 호스트에 자동설치되고 vCenter 인벤토리에 추가되면 시작
• vCenter의 vpxd 와 ESXi의 hostd의 중계자 역할

vpxd (vCenter providers X deamon)

• vCenter 나오는 명령을 vpxa 와 통신하며 동작 (가장 메인인 역할)

ESXi host daemon (hostd)

• ESXi 호스트에서 대부분의 작업을 관리
• 해당 프로세스에 문제가 생기면 대부분이 종속되어 있어 대부분의 기능이 동작하지 않음





용어에 대한 참고자료

• vMotion proccess under the hood
• ESXi Architecture





참고한 자료

• 7.x vCenter Server docs
